产品详情

订货号	20	品牌	品正阀门
货号	20	型号	Q41喷焊硬密封球阀
材质	不锈钢	工作温度	高450度
产地	浙江温州	加工定制	是

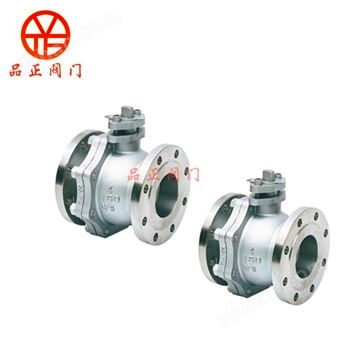

Q41Y金属硬密封球阀是本公司采用不锈钢材质硬密封的一款球阀，在H密封的基础上焊上硬质合金，阀门能够较好的耐高温由于不采用不锈钢材质能够较好的防腐蚀性能。

Q41Y金属硬密封球阀可以广泛的应用在高温具有一定腐蚀性的介质当中，像本公司生产的此型号产品，应用在化工厂、钢厂、电厂、食品厂应用特别多

一、Q41Y金属硬密封球阀特点：

1、采用不锈钢材质制造，使阀门有较佳的防腐蚀性能
2、采用Y型密封应用在高温腐蚀工况当中更加可靠，可达450度
3、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
4、由于是采用Y密封，故全部采用实心球，并且球体经过研磨有效的保证阀门的密封，能够达到相关标准，应用在项目当中寿命长。
5、Q41Y金属硬密封球阀下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

二、Q41Y金属硬密封球阀材质表：

序号	零件名称	材料名称
序号	零件名称	Q41Y-P	Q41Y-PL	Q41Y-R	Q41Y-RL
1	阀体/阀盖	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni12Mo2
2	球体	304	304L	316	316L
3	阀杆	304	304L	316	316L
4	阀座	PTFE/PPL/NYLIN/柔性石墨
5	填料/垫片	PTFE/PPL/NYLIN/柔性石墨
6	螺栓	不锈钢
7	螺母	不锈钢
8	手柄	铸钢

三、Q41Y金属硬密封球阀规格尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	W
1.6	15	130	95	65	45		14-2	4-14	115
	20	140	105	75	55		14-2	4-14	130
	25	150	115	85	65		14-2	4-14	150
	32	165	135	100	78		16-2	4-18	190
	40	180	145	110	85		16-3	4-18	230
	50	200	160	125	100		16-3	4-18	240
	65	220	180	145	120		18-3	4-18	280
	80	250	195	160	135		20-3	8-18	310
	100	280	215	180	155		20-3	8-18	330
	125	320	245	210	185		22-3	8-18	600
	150	360	280	240	210		24-3	8-23	800
	200	400	335	295	265		26-3	12-23	1000
	250	450	425	355	320		30-3	12-25	1200
