FG-SM10 智能阵列麦克风

- 数字阵列麦克风产品，采用360度全向拾音技术采用ECM阵列麦克风全范围宽频语音享受；

- 两倍的采音范围，最多可以替代10个传统麦克风；

- 强大的DSP音频处理器，实现丰富功能的音频系统;强大的多核强大；

- 自适应ANC噪音消除算法,的清晰语音;自主自主DSP高保真；

- 的智能拾音技术，提供业内的音频效果；

- 自动噪音抑制技术(ANC)，智能环境降噪技术，保持清晰的语音质量。

【产品概述】

1：FG-SM10 是一款集成DSP处理器的智能阵列麦克风，设计于平面放置或吸顶应用，为客户提供高质量教学、会议、专业录音、安防等智能拾音应用。

2：FG-SM10拥有双麦克风阵列，提供360°、远到10米全范围宽频语音享受（平面的半球形）。

3：FG-SM10内置高速DSP音频处理器，提供高性能、的的数字语音技术，完成、可升级和低功耗的高保真音频系统方案。

4：FG-SM10嵌入自适应DSP高保真语音处理软件，设有数字均衡控制，可依据环境选择灵活的音效均衡参数。

5：FG-SM10需要以12V/500mA的直流稳压电源供电工作。

6：FG-SM10提供DC+RCA尾线，可作长距离连接。

7：FG-SM10拥有金属坚固外壳及底座卡扣，可适合各种环境安装。

降噪特性/智能拾音

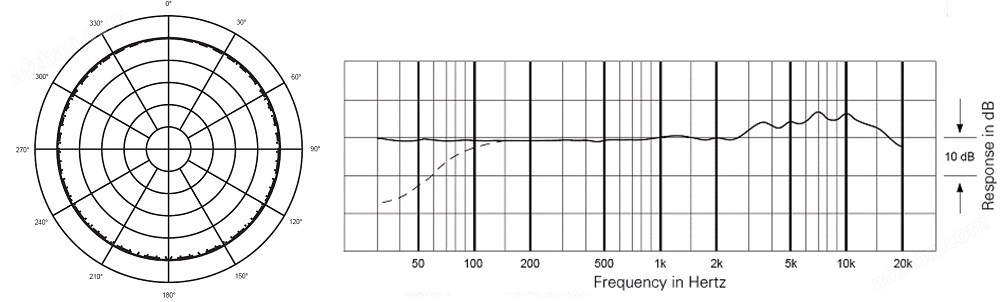

声学特性/频率特性

【使用信息】

FG-SM10接线
智能麦克风采用50厘米尾线端子输出，包括音频信号输出和电源输入，定义如下：

FG-SM10安装和操作

1、请与标准音响设备或DVR配接使用，充分发挥其效能。

2、DSP智能麦克风是高灵敏度信号放大器，请使用洁净优质的12V直流线性稳压电源。

3、避免和摄像机采用同一个电源集中供电，多个麦克风使用时可以考虑分组集中供电。

4、智能麦克风应放置在平面及没有阻碍物的环境使用，音源应在麦克风的前方发声。

5、把智能拾音暴露于高温中可能导致输出电平减弱，应避免日晒的地方或长时间置于温度超过45°C的地方，而湿度也应避免。

商标
ANYMIC 徽标是Anymic Acoustics的注册商标
ZHMIC 徽标是 Anymic Acoustics的注册商标

版权
本使用手册受国际版权发保护。
未经Anymic Acoustics事先书面许可，不得以任何形式或方式（电子或机械复制）、分发、转译或传播本手册中的任何内容，包括影印、录制或储存在任何信息存储器和检索系统中。

中国印刷
CN14-MC18A
中文15/2014版本3.3
版权 2014 Anymic Acoustics

【技术参数】

项目		FG-SM10 智能阵列麦克风
麦克风	灵敏度	ECM阵列 41±1dB
	拾音范围	80平方米（连续可调）
	拾音方向	全向360°
	频响特性	100Hz ～ 20kHz（1 kHz@94dB SPL）
DSP特性	系统平台	多核DSP处理器
DSP特性	采样率	48k/24bit
算法	音频算法	双麦克高保真语音处理软件（2012SR053301）
软件	降噪能力	12dB(白噪音）
	预选功能	数字EQ、语言增强SE、自动增益AGC（FG-SM10A）
	智能控制	一键多级降噪切换
线路特性	输出电平	1Vp-p（1kHz@94dB SPL）
	失真	≤ 0.5% @0dBv （85dB声压、A加权）
	输出阻抗	600欧姆非平衡
电源特性	保护电路	极性保护、错接保护、静电保护
	连接方式	DC座+RCA
	电源电流	100mA 稳压电源DC 9V－15V（建议使用12V）
物理特性	工作环境温度	–25℃ ～ 55℃
	电磁兼容性	符合GB 9254-2008
	可靠性指标	MTNF≧80000小时
	外壳材质	金属+防护网
	安装方式	固定卡扣
	外形尺寸	φ76*24mm
	重量	170g
引用标准	Q/TFG001-2014	《智能拾音器》、Q/YTMARK 0001-2013《教学用数字化音频管理系统》
