悬臂起重机电缆

起重机有立柱式、壁挂式、平衡起重机三种形式.

①柱式悬臂起重机是悬臂可绕固定于基座上的定柱回转，或者是悬臂与转柱刚接，在基座支承内一起相对于垂直中心线转动的由立柱和悬臂组成的悬臂起重机。它适用于起重量不大，作业服务范围为圆形或扇形的场合。一般用于机床等的工件装卡和搬运。

柱式悬臂起重机多采用环链电动葫芦作为起升机构和运行机构，较少采用钢丝绳电动葫芦和手拉葫芦。旋转和水平移动作业多采用手动，只有在起重量较大时才采用电动。

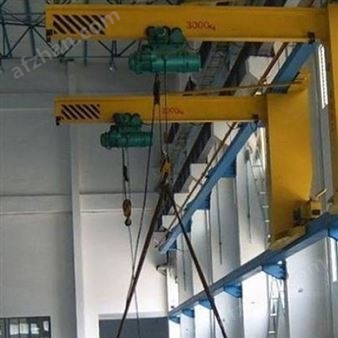

②壁上起重机是固定在墙壁上的悬臂起重机，或者可沿墙上或其他支承结构上的高架轨道运行的悬臂起重机。

壁行起重机的使用场合为跨度较大、建筑高度较大的车间或仓库，靠近墙壁附近处吊运作业较频繁时适合。壁行起重机多与上方的梁式或桥式起重机配合使用，在靠近墙壁处服务于一长方体空间，负责吊运轻小物件，大件由梁式或桥式起重机承担。

③平衡起重机俗称平衡吊，它是运用四连杆机构原理使载荷与平衡配重构成一平衡系统，可以采用多种吊具灵活而轻松地在三维空间吊运载荷。平衡起重机轻巧灵活，是一种理想的吊运小件物品的起重设备，被广泛用于工厂车间的机床上下料，工序间、自动线、生产线的工件、砂箱吊运、零部件装配，以及车站、码头、仓库等各种场合。

悬臂起重机电缆介绍：

葫芦电缆作为行车电动葫芦连接和控制电缆，适用于干燥或潮湿的室内的各种电气安装。鉴于其特殊的柔性设计，它还适用于无应力缓释可强制引导的左右非连续性运动下的安装或固定敷设。（不作为电梯电缆来回升降使用）。

缆芯之间加有黄麻绳抗拉承载，芯线与护套间还包有一层无方布缓冲，在超出高的长度情况下还有两根承载钢丝绳可供选择（破断拉力可达10.4KN，高度可达150米）。由于采用了改性的PVC护套比一般橡胶材质更具有抗拉性和抗撕裂强度，又保持柔软性。

导 体：多股精绞无氧铜丝，符合VDE0295 CLASS 5标准

悬臂起重机电缆

颜 色：

多彩颜色数字表示, 参照JISC3306标准。

黑色数字白色号码编号,符合IEC227标准。

钢 丝：

一根或两根无扭力自承钢丝，承载运行中产生的张力

护 套：混合70度PVC护套,黑色(RAL9005)。

悬臂起重机电缆

卷筒电缆应用于卷简机、运输机械及输送机，卷筒电缆同时亦可在拖链系统中用作卷简和拖曳电缆。卷筒电缆随拖轴或其它类似装置的导向进行收展运动。卷筒电缆可安装在干燥或潮湿的室内或潮湿的工业环境中，也可用于露天安装。此类电缆在使用中往往要求弯曲半径较小。卷筒电缆弯曲半径取决于电缆结构和外径，电缆本身及其安装和使用方式。在大多数情况下，卷筒电缆可安装在高温和有化学腐蚀的环境中。卷筒电缆的黑色耐各种气候条件的氯丁橡胶外护套，则能满足这类使用条件。卷筒电缆结构多股细绞成束镀锡铜丝导体，天然或合成橡胶绝缘，芯线以小节距绞合成缆：卷筒电缆无纺织物编织层包覆：氯丁橡胶外护套，阻燃，黑色。

动力传输及控制电缆，广泛应用于大型塔吊、建筑用露天升降梯等垂直工作的升降装置。

本产品具有耐寒、耐磨、耐腐蚀、柔软、防油、无卤素等特性。

悬臂起重机电缆

机械负载承受能力。

具有良好的弯曲性能，比普通的橡套电缆高3倍。

导体：采用多股柔性无氧铜丝符合DIN VDE 0295等级5

绝缘：TPE/PUR颜色:彩色线芯或编码线芯 接地黄绿芯线

护套：PUR 颜色：黑色或灰色

额定电压：U0/U 450/750 V

测试电压: U 3000V

弯曲半径：7.5× 电缆外径

温度范围： 移动安装：-40℃～+100℃
