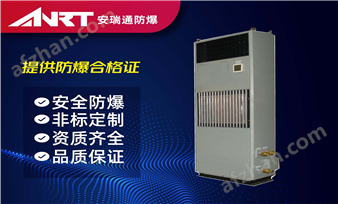

防爆船用风机盘管

　　舰船用风机盘管系对船舶空调系统空气的温、湿度进行间接处理的末端装置，具有设计新颖、操作方便、运行稳定、安全可靠、维护保养便利等特点，广泛用于各种类型客船、货船、舰艇及海上石油平台等场所。

型号说明

机组概述
主要由空气冷却器、风机等组成
选用低噪声风机
出厂前已经过压力试验、真空试验及运转试验
只需安装后接上必须的管路及接通电源即可投入使用
设计、制造、验收均按“CCS”规范及“舰规”等有关标准执行
可根据用户需要设计制造特殊规格的本系列产品

型号 项目				BATF-2	BATF-3	BATF-4	BATF-5	BATF-6	BATF-7
制冷量	kW			2	3	4	5	6	7
制热量	kW			3	4	5	6	7	8
名义风量	M³/h			360	540	720	900	1000	1260
特冷介质				7℃冷媒水
特热介质				≥45℃热水
电源				AC 220V 1ɸ 50Hz/AC 220V 1 ɸ 60Hz
空气冷却器	型式			铜管套铝翅片
	冷热进水温度	℃		7/45
	水流量	M³/h		0.34	0.52	0.68	0.86	1.03	1.2
	水压损失	kPa		20	25	30	35	35	40
风机	型式			低噪声离心风机
	电机功率		kW	0.04	0.04	0.04	0.04	0.04	0.04
噪音			dB（A）	≤42	≤45	≤46	≤48	≤49	≤50




型号 项目				BATF-8	BATF-12	BATF-15	BATF-23	BATF-28	BATF-35
制冷量	kW			8	12	15	23	28	35
制热量	kW			9	14	17	26	32	40
名义风量	M³/h			1440	2160	2700	3600	5000	5400
制冷介质				7℃冷媒水
制热介质				≥45℃热水
电源				AC 220V 1ɸ 50Hz/AC 220V 1 ɸ 60Hz
空气冷却器（加热器）	型式			铜管套铝翅片
	冷热进水温度	℃		7/45
	水流量	M³/h		1.38	2.06	2.58	4.0	4.81	6.0
	水压损失	kPa		40	40	45	45	50	55
风机	型式			低噪声离心风机
	电机功率		kW	0.09	0.09	2x0.09	2x0.25	2x0.45	2x0.45
噪音			dB（A）	≤52	≤54	≤57	≤64	≤69	≤69

制冷工况条件：舱外空气温度35℃，相对湿度70%；舱内空气温度27℃，相对湿度50%
制热工况条件：舱外空气温度-20℃，相对湿度50%；舱内空气温度20℃，相对湿度40%

外型尺寸

型号	L	A	H	DN1	重量
BATF-2LM	750	300	630	DN15	28
BATF-3LM	850	400	630	ND15	31
BATF-4LM	1050	600	630	DN20	36
BATF-5LM	1250	800	630	DN20	39
BATF-6LM	1400	950	630	DN20	43

外形尺寸

型号	L	A	B	DN1	重量
BATF-2WA	840	480	520	DN15	20
BATF-3WA	940	580	620	DN15	23
BATF-4WA	1070	700	740	DN20	26
BATF-5WA	1200	795	835	DN20	28
BATF-6WA	1300	875	915	DN20	30




型号	L	W	H	DN1	重量
BATF-5LG	466	440	1750	DN20	~105
BATF-6LG	466	440	1750	DN20	~108
BATF-7LG	466	440	1750	DN20	~110
BATF-8LG	466	440	1750	DN20	~115
BATF-12LG	600	440	1750	DN20	~135
BATF-15LG	900	440	1750	DN25	~180
BATF-23LG	1200	500	1750	DN32	~210
BATF-28LG	1200	500	1750	DN32	~230
BATF-35LG	1500	600	1750	DN40	~290
