1.0产品简介

D321型Inlay测试机用户使用手册

D321是一款为多功能RFID标签检测设备，实现自动批量检测符合ISO14443A/B、ISO15693和Felica协议的RFID标签。该设备专门为相关RFID电子标签生产企业设计，解决了RFID标签在生产过程中的质量控制、性能*性以及个性化数据写入的需求，可大幅提供测试人员的测试效率，达到生产企业的zui大效益。

D321型标签检测设备能够自动检测RFID标签的协议、卡片类型、生产商信息、检测成功率、是否为兼容卡等信息，其工作模式支持单机模式和联机模式，单机模式支持对RFID标签的UID读取测试；联机模式支持RFID标签的UID读取测试、数据块读写测试、批量数据写入以及个性化数据写入。

D321型标签检测设备提供脚踏式开关用于单次触发设备的批量检测或者写入功能，提供RS485接口与上位机进行通讯，提供OLED液晶屏显示标签的协议类型、卡片信息、检测数量以及成功数量。用户可以通过软件设置设备的工作模式和测试参数，还可以通过软件自动更新设备程序，便于后续的系统升级和维护。

2.0产品特性

l 支持检测符合ISO14443A和ISO15693协议的RFID标签

l 实现批量标签性能检测、标签数据初始化、成功率统计等多功能

l 防止反复读写，不误读不误写，可靠性高

l 可根据需求选择单机模式或者联机模式

l 联机功能强大：全面支持RFID标签的检测功能和个性化功能

l 多种版面可供客户选择：4*8,4*10,5*8,5*10版面，也可根据需求定制

l 提供专业测试软件和用于二次开发的SDK包

3.0技术参数

电气参数
工作电压	+85～+305V AC / 50Hz
整机功耗	5W
取电方式	标准三芯AC接口，带保险丝
通讯接口	RS485接口,可定制
其他外设	OLED显示屏脚踏式开关双色工作指示灯
射频参数
协议标准	ISO14443TypeA/B、ISO15693和Felica
支持卡类型	ISO14443A: Mifare S50、Mifare S70、Mifare UltraLightX、Mifare DESFire、 Mifare Plus 、M

4.0使用说明

4.1硬件简介

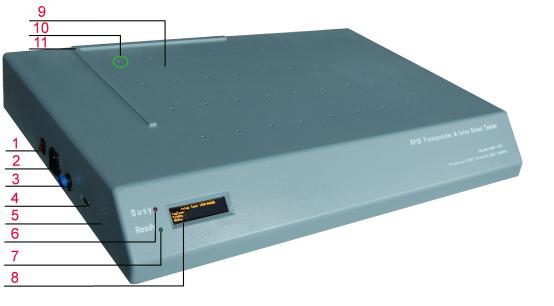

D321型标签检测设备的外壳如下图1所示。

D321型Inlay测试机用户使用手册

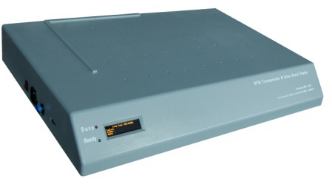

图1设备外形图

设备的硬件名称与功能说明如下表1所示。

表1设备硬件功能说明

序号	名称	说明
1	电源开关	控制AC220V电源通断
2	电源插座	三芯AC220V插座，带保险丝标配国标电源插口的电源线
3	触发开关	控制单次检测与写入的开关标配脚踏式开关
4	通讯接口	用于联机模式，与上位机通讯标配RS485接口
5	蜂鸣器	提示设备单次操作完成
6	Busy指示灯	提供设备正在工作中
7	Ready指示灯	提供设备单次操作完成
8	OLED显示屏	显示标签协议信息、卡片类型、检测数量以及成功数量
9	可定制版面	待检测标签版面放置区域
10	error指示灯	点亮状态：说明当前不存在标签或者标签操作失败熄灭状态：说明当前没有错误
11	对齐标尺	用于放置标签版面时与RFID天线区域对齐
