PC27系列绝缘电阻表

一、产品简介
      随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。绝缘电阻测试仪（兆欧表）是测量绝缘电阻的仪表。1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
      我公司生产的绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。PC27系列绝缘电阻表是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

二、产品特点
1、仪表的绝缘测试对于YTC2533在500Vzui高可测20GΩ, 在1000Vzui高可测40GΩ, 在2500Vzui高可测100GΩ；对于YTC2550型在2500Vzui高可测100GΩ, 在5000Vzui高可测200GΩ；对于YTC2565型在5000Vzui高可测200GΩ, 在10000Vzui高可测400GΩ；。
2、额定的输出电压保持在对YTC2533型负载电阻可低至4MΩ/8MΩ/20MΩ；对YTC2550型为20MΩ/40MΩ；对YTC2503型为40MΩ/80MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
3、PC27系列绝缘电阻表自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、采用超薄型张丝表头，抗震能力强。
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。
7、是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

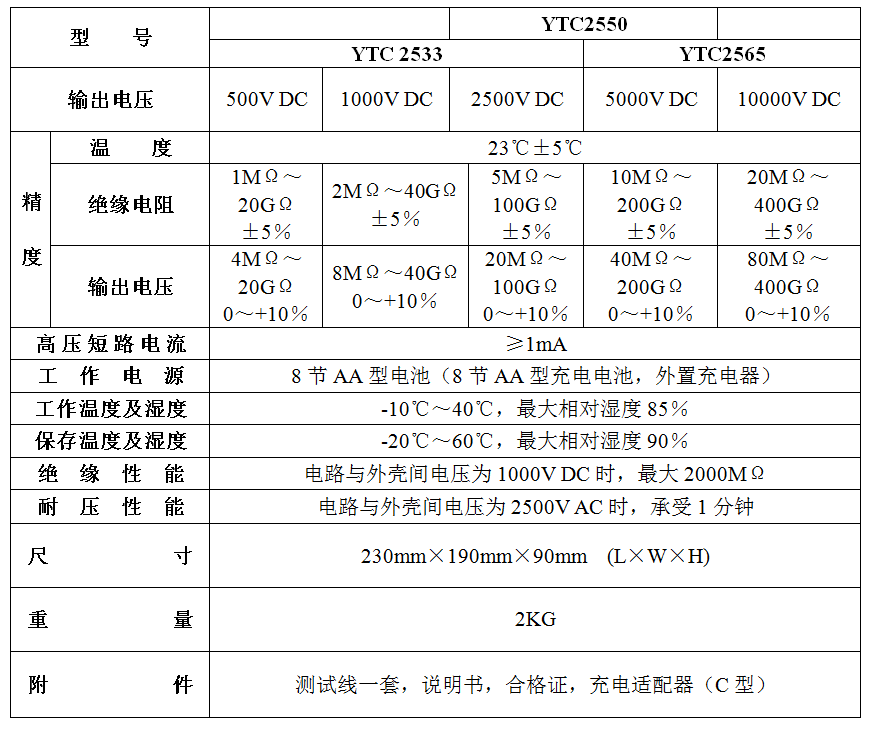

三、技术指标：

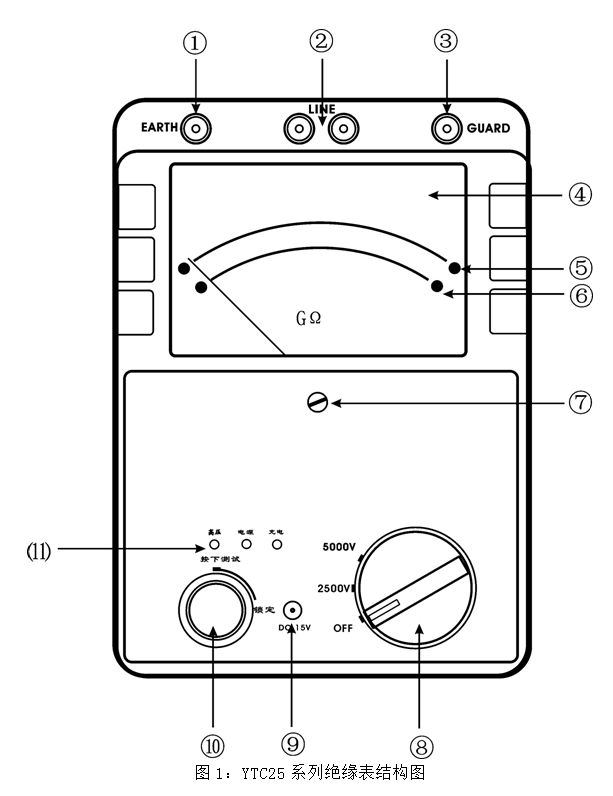

四、2500V/5000V指针式兆欧表仪表结构

结构图说明
